Улучшение охлаждения IC-756PROIII в режиме приёма

Переделка заключается в модификации системы управления вентилятором трансивера. Изменением напряжения питания  в режиме приёма.

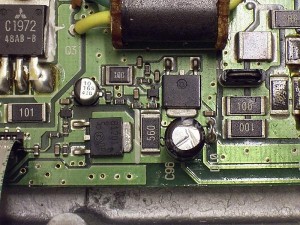

Открываем трансивер и добираемся до платы PA.

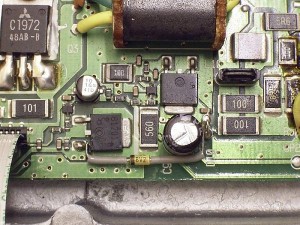

Находим участок схемы управления вентилятором усилителя, который расположен в правом верхнем углу согласно предыдущей фотографии.

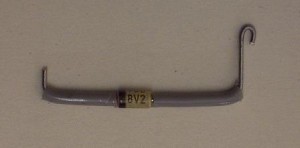

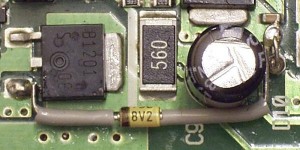

Добавляем единственный компонент для модификации, стабилитрон на  8V2/1.3W  или на  7V5/1.3W

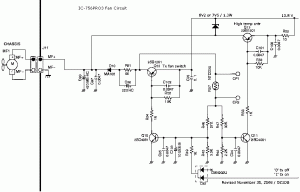

Принципиальная схема узла с установленным стабилитроном.

Соберите трансивер и наслаждайтесь !
